Mitől lesz egy 9 mm-es hardverkés a mindennapi használatra alkalmas vágóeszköz

Precíziós tervezés Egy 9 mm-es hardver kés belsejében

A vasalókés háza két szimmetrikus héjba van öntve, amelyek egy központi acélsín köré pattannak vagy csavarodnak össze. Ez a pálya vezeti a pengét előre és hátra vivő csúszkát. A CX107 platformon a sín teljes 12,1 cm-es hosszában meg van erősítve, így a penge nem billeg egyik oldalról a másikra vágás közben. Az oldalirányú játék a pengecsatornában az egyik leggyakoribb oka annak, hogy a vasalat kés instabilnak érzi magát vastag hullámkarton vágásakor, ezért a penge és a csatorna fala közötti tűrés szorosan marad a fröccsöntés során.

A felső fogantyúrész enyhén előre ívelt, tükrözi a tollszerű szerszámot tartó zárt ököl természetes szögét. A bordázott fogászónák azon a két érintkezési ponton helyezkednek el, ahol a hüvelyk- és a mutatóujj a legnagyobb nyomást fejti ki vágás közben. Ezek a bordák nagyjából fél milliméterrel a környező héj fölé emelkednek, így elég ahhoz, hogy beleharapjanak a bőrbe a tapadás érdekében anélkül, hogy kényelmetlenné válnának a teljes csomagolási műszak során végzett ismételt használat során.

Számos hardveres késtest oldalába egy betekintő ablak van beleöntve, így a hátralévő pengehossz látható a ház kinyitása nélkül. A nagy napi vágási mennyiséget kezelő kezelők erre az ablakra hagyatkoznak, hogy meg tudják ítélni, mikor közeledik a hardveres kések pengéjének cseréje, nem pedig a feladat közbeni tompa vagy kimerült pengét.

A két házhéj vagy egyetlen süllyesztett csavarral van összekötve az alap közelében, vagy a varrat mentén elhelyezett belső rögzítőfülekkel. A csavar alapú záróelemek általában nagyobb tűrést tartanak fenn az ismételt nyitás évek során, mivel a rögzítő ellenáll a vibrációtól való kilazulásnak, míg a kapcsos záróelem gyorsabb szerszámmentes hozzáférést tesz lehetővé a hardver kés cseréje során egy forgalmas csomagolási környezetben, ahol a csavarhúzó nem mindig elérhető.

A héj falvastagsága véletlenül nem egyenletes. A pengecsatornát körülvevő szakasz szándékosan vastagabb, mint a felső fogantyú görbületét képező szakasz, így elosztja az anyagot, ahol az oldalirányú vágási feszültség koncentrálódik, miközben a teljes testet elég könnyűnek tartja a hosszabb egykezes használathoz. Ez az egyenetlen faleloszlás olyan részlet, amely elválasztja a tartós hardver kést az alacsonyabb költségű fröccsöntött másolattól, amely végig lapos, egyenletes héjvastagságot használ.

Pengeszög és vágási geometria

A szabványos hardver kések pengéinek vágóélét nagyjából 19-21 fokos ferdén köszörülik mindkét oldalon, ami kombinált élszöget eredményez az alacsony 40 fokos tartományban. Ez a szög két egymással versengő szükségletet egyensúlyoz ki: egy elég vékony él ahhoz, hogy tisztán vágja át a papírt és a fóliát, anélkül, hogy elszakadna a szálak, és egy kellően vastag él ahhoz, hogy ellenálljon a gördülésnek vagy letöredezésnek, amikor egy hajtogatott varrás vagy a csomagolószalag belsejében elrejtett kapocs találkozik.

A keskenyebb, 15 fokhoz közelebbi ferde vágás az egyrétegű anyagokon kisebb ellenállással vágna, de gyorsabban is fénytelenné válna, és hajlamosabb lenne a mikroforgácsolásra a keményebb zárványok, például kapcsok vagy műanyag hevederek ellen, ezért a 19-21 fokos tartomány továbbra is a gyakorlati szabvány az általános célú hardverkéshez, nem pedig egy speciális késhez.

A penge hegye egy élesebb pontra van köszörülve, mint a hátsó él, így az első érintkezési pont áthatol egy felületen, például szalagon vagy zsugorfólián, mielőtt az él szélesebb része folytatná a vágást egy egyenes vonal mentén. Ez a hegygeometria az, ami lehetővé teszi, hogy a hardveres segédkés közvetlenül egy sík felületen kezdje meg a vágást anélkül, hogy már meglévő élre vagy sarokra lenne szüksége.

Penge-acél minőségek Hardveres késpengék gyártásában használatos

Nem minden hardver-késpenge-szalag ugyanabból az acélból készül. A keménység, az éltartás és a korrózióállóság fokozatonként változik, és a választás befolyásolja, hogy milyen gyakran kell egy fűrészlap szegmenst pattintani vagy cserélni.

Fogantyúgeometria és csúszásgátló markolatzónák

A markolat meghibásodása a vágási löket során általában pontosan abban a pillanatban következik be, amikor a pengeellenállás kiugrik, például amikor a hegy elkapja a kartonpapír behajtását. A sárga héj gerincén végigfutó fűrészfog-gerincek ezért léteznek. Mechanikus rögzítési pontot adnak a tenyérnek, amely nem csak a súrlódáson múlik, ami számít, ha a kezek enyhén nedvesek lesznek az ismételt pakolástól vagy az osztálytermi tevékenységtől.

A fogantyú alsó vége, amely a CX107 színsémán kékkel látható, kissé szélesebbre van formázva, mint a középső rész. Ez a kiszélesedés megakadályozza, hogy a szerszám előrecsússzon a zárt kézből húzóvágás közben. Ez a részlet könnyen figyelmen kívül hagyható mindaddig, amíg a felhasználó össze nem hasonlítja a kiszélesedő talpú hardverkést egy egyenes csövűvel ugyanazon a feladaton.

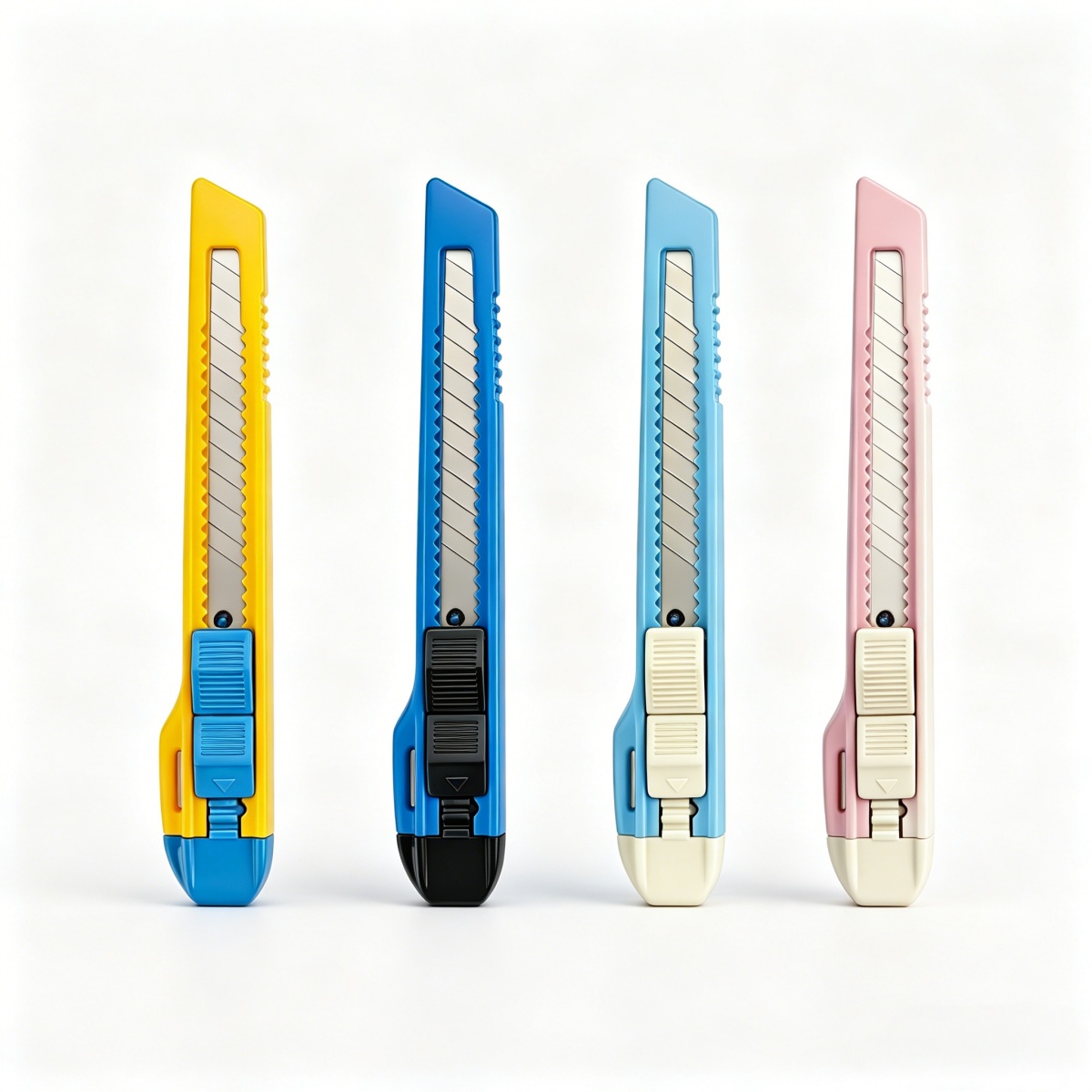

A héjon keresztüli színkódolás funkcionális és vizuális is. Jelenleg négy színkombináció készül ezen a platformon, váltakozva a sárga, kék, világoskék és rózsaszín ékezetekkel a fekete vagy fehér csúszkákkal, ami lehetővé teszi a forgalmazó partnerek számára, hogy egy pillantással szétválasztsák a készletet méret vagy osztályzat szerint a polcon vagy a szemetesben.

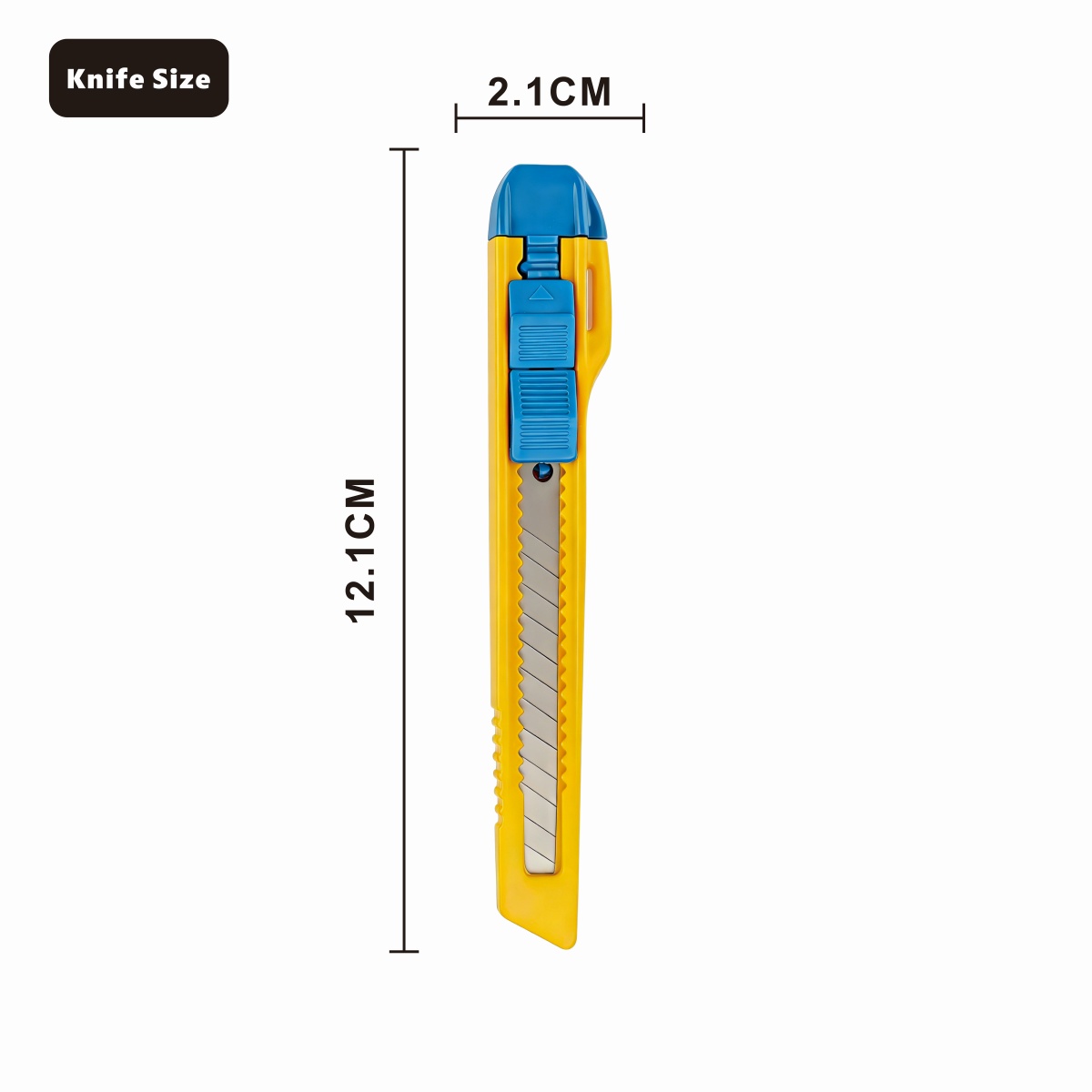

A fogantyú középső részének markolatátmérője megközelíti a 2,1 cm-es testszélességet, ez a méret úgy van megválasztva, hogy kényelmesen elférjen egy átlagos felnőtt kéz begöndörödött ujjai között anélkül, hogy az ujjakat túlnyúlásra kényszerítené. Az ennél lényegesen nagyobb markolat-átmérő hajlamos arra, hogy a hüvelykujjat eltolja a csúszka gombjától, ami kényelmetlenné teszi az egykezes pengenyújtást, míg az észrevehetően vékonyabb markolat a nyomást egy kisebb érintkezési területre koncentrálja, és növeli a fáradtságot egy teljes műszak ismételt vágása során.

Automatikus zár csúszkák a kézi súrlódó csúszkákhoz képest

A régebbi és olcsóbb használati kések pusztán a súrlódáson alapulnak, hogy a pengét a helyén tartsák, ami azt jelenti, hogy a csúszka egyszerűen elég szorosan a csatorna falához támaszkodik ahhoz, hogy ellenálljon a könnyű nyomásnak. Ez elfogadhatóan működik nagyon könnyű papírvágásnál, de megbízhatatlanná válik, ha a penge sűrűbb anyaggal találkozik, mivel a vágásból eredő ellenállás a löket közepén visszanyomhatja a pengét a házba.

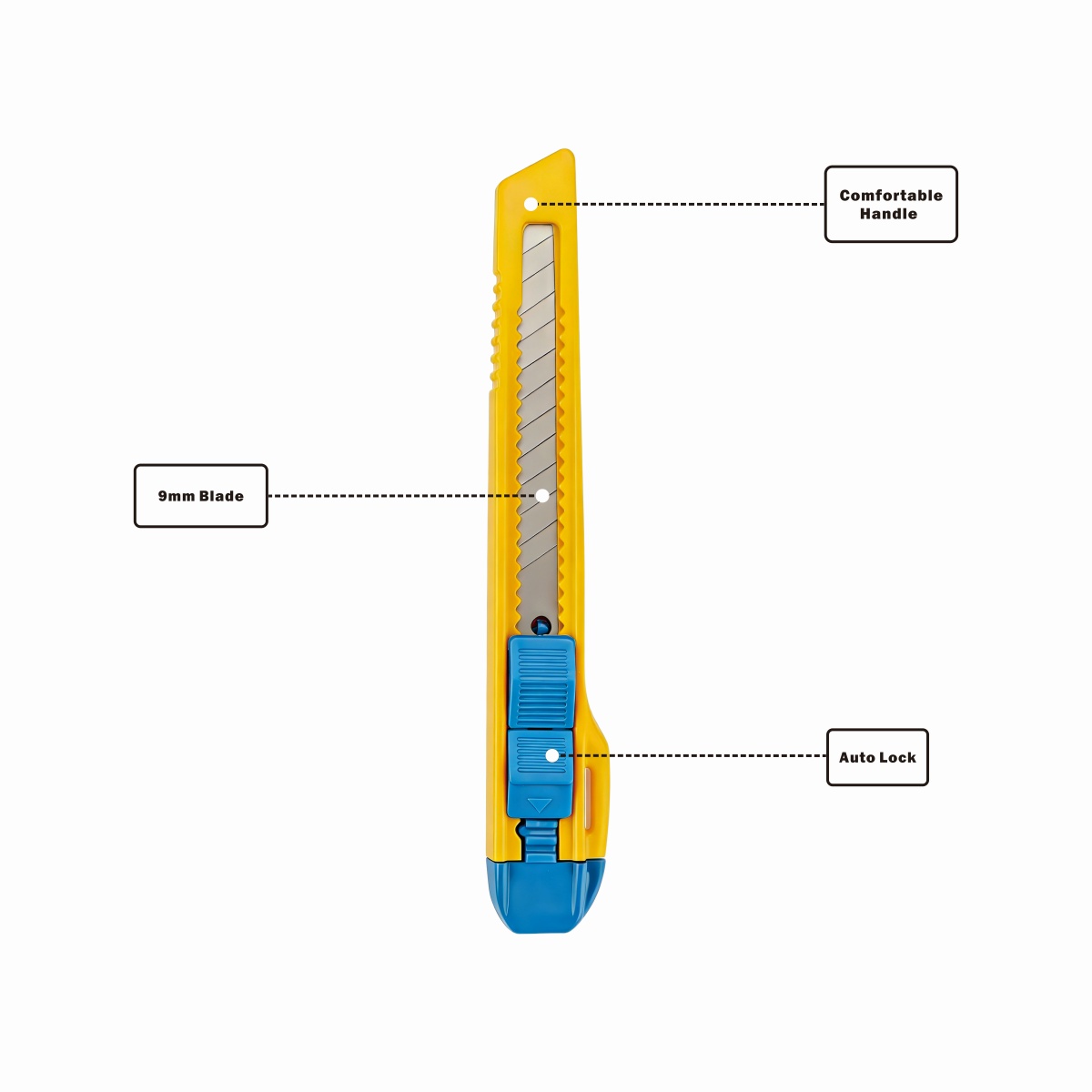

Az Auto Lock rendszer ezt a súrlódástól való függést egy mechanikus csappal helyettesíti, amely fizikailag illeszkedik a csatorna mentén található öt retesz egyikébe. A kés nem tud visszahúzódni vágási nyomás alatt, mert a csap, nem a súrlódó illeszkedés az, ami ellenáll a hátrafelé irányuló erőnek. Ez az elsődleges oka annak, hogy az Auto Lock kialakítása ma már a standard elvárás a legtöbb modern hardver-kés platformon, nem pedig opcionális frissítés.

A reteszelőrendszer kompromisszuma az, hogy a felhasználónak tudatosan meg kell nyomnia a kioldógombot, hogy visszahúzza a pengét, ahelyett, hogy egyszerűen visszanyomná a csúszkát, ami egy apró szándékos lépést ad hozzá, amelyhez a régebbi súrlódó csúszkákat régóta használóknak rövid beállítási időszakra van szükségük, hogy megszokják.

Az automatikus zárolási csúszka csatorna megértése

A ház tetején lévő csúszka egy lépcsős csatorna mentén mozog, öt rögzítővel a műanyagba vágva. Minden retesz egy rögzített pengehosszabbításnak felel meg, a kényes vágási munkákhoz szükséges rövid 6 mm-es expozíciótól egészen a teljes 9 mm-es kitettségig több réteg hullámkarton egyetlen mozdulattal történő átvágásához.

Az Auto Lock a csúszkagombba épített rugófeszességre utal. A gomb megnyomása kioldja a csapot az aktuális reteszelésből, és elengedve visszahelyezi a csapot abba a rögzítésbe, amelyet a csúszka elért. Ez a kialakítás megakadályozza, hogy a penge a vágás közepén nyomás alatt visszahúzódjon, ami az elsődleges biztonsági szempont a régebbi, csak súrlódásos csúszókéseknél, amelyeknél nincs külön rögzítőcsap.

A visszatartó erő a teljesen kinyújtott helyzet felé növekszik, mivel a csap a penge maximális kitettsége mellett egy mélyebb rögzítőfalhoz kapcsolódik. Ezt a beállítást leggyakrabban vastag anyagoknál alkalmazzák, ahol a véletlen visszahúzás a legnagyobb kockázattal jár.

hardver segédprogram kés cserepenge: Field Procedure Breakdown

Az alábbi lépések leírják az ebben a méretosztályban található legtöbb lepattintható csúszókésnél megtalálható általános mechanizmust, beleértve azt a munkafolyamatot, amelyet sokan keresnek az Ace hardver segédkés pengéjének cseréje alatt, mivel a belső csatorna és a hátlap kialakítása nagyjából hasonló a kompakt 9 mm-es modelleknél, függetlenül a ház színétől vagy márkájától.

A használt pengét soha ne helyezze lazán zsebbe, fiókba vagy szemeteskukába anélkül, hogy először rövid szegmensekre pattintotta volna, vagy be nem csomagolná, mivel a használt kések pengéjének csupasz éle elég éles marad ahhoz, hogy a bőrt levágja, még akkor is, ha már nem tudja tisztán levágni a kívánt anyagot.

Csomagolás és elosztási konfigurációk

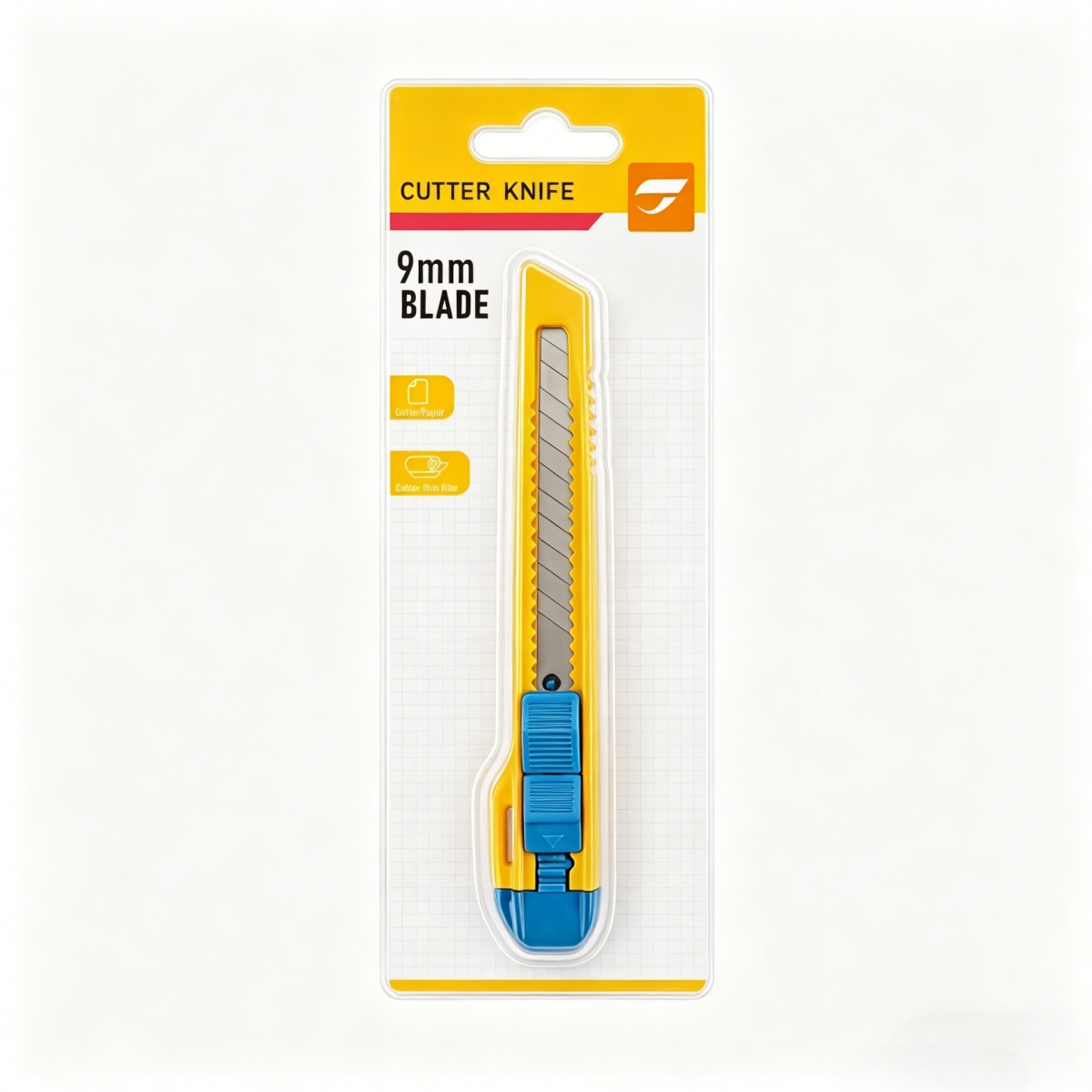

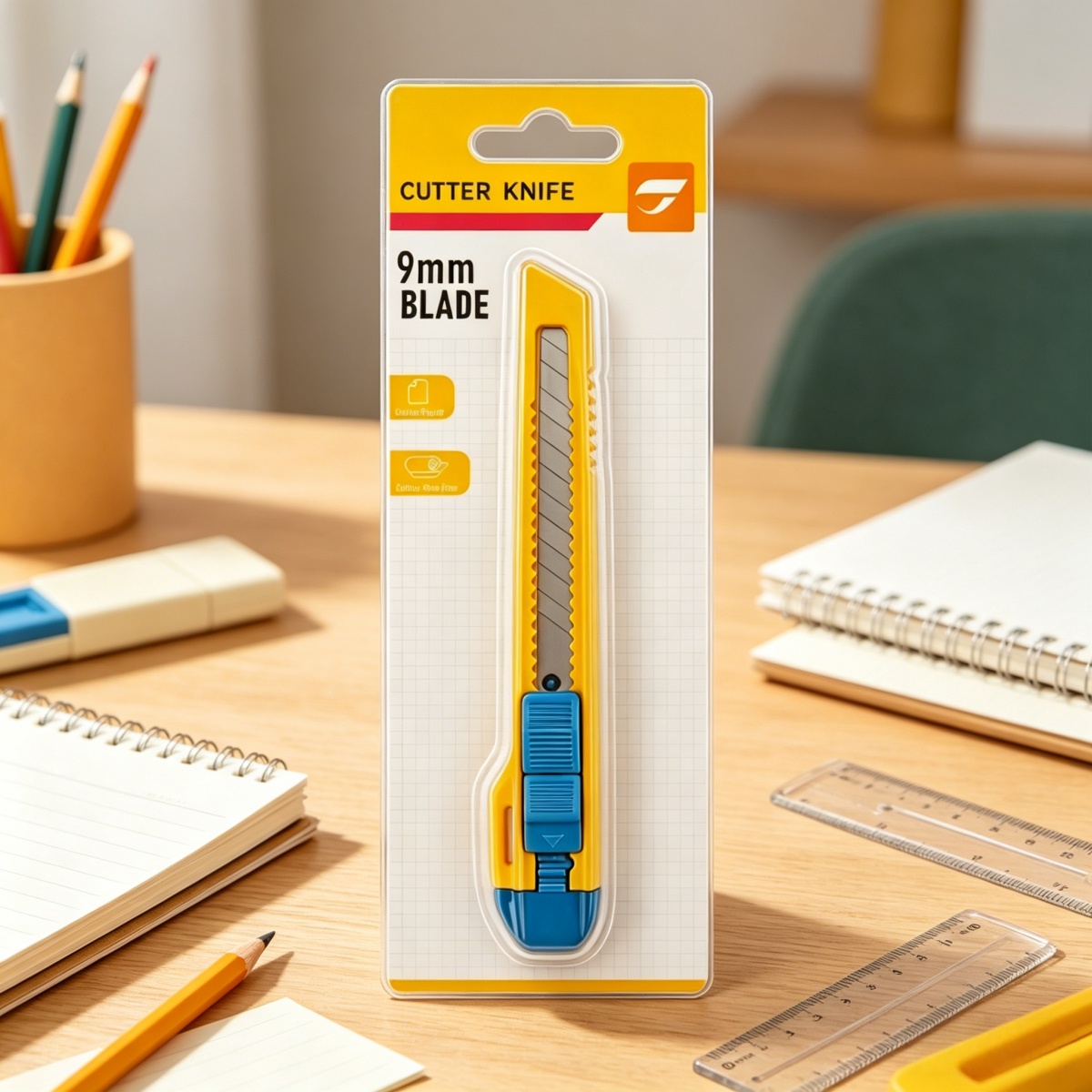

A CX107 platform buborékfólia-csomagolásban kerül szállításra, a szerszámot egy nyomtatott hátlaphoz támasztva, az öntött műanyag héj mögött. Ez a formátum a pengét teljesen visszahúzva tartja, és láthatóvá teszi az ellenőrzéshez, miközben megakadályozza, hogy a ház kinyíljon szállítás közben, és lehetővé teszi a kampós stílusú akasztófül használatát a polcon vagy az állványon.

A tömeges elosztási konfigurációk az egyedi buborékfóliás kártyáktól a belső kartondobozba csomagolt, polibaggelt egységek felé mozdulnak el, csökkentve az egységenkénti csomagolóanyagot a raktári feltöltésre szánt rendeléseknél, nem pedig a közvetlen kiskereskedelmi kiállításnál. Mindkét formátum ugyanazt a belső szerszámspecifikációt tartja fenn, csak abban különbözik, hogy a kész hardverkés hogyan védve van, és hogyan kerül bemutatásra, mielőtt a végfelhasználóhoz eljutna.

A cserealkatrészek kések pengéi külön vannak csomagolva kis lapos hüvelyekbe, amelyek öt-tíz csíkból állnak, és úgy vannak méretezve, hogy elférjenek egy szabványos buborékfóliás kártyazsebben vagy egy kis alkatrésztartóban, így a létesítmény a tartalék pengék tárolását lehetővé teszi, függetlenül attól, hogy milyen szerszámtestbe kerülnek.

Anyagvágási kompatibilitási hivatkozás

A 9 mm-es hardver kés nem alkalmas minden vágási feladatra egy létesítményben. A pengehosszabbítás és az anyagvastagság összehangolása meghosszabbítja a penge élettartamát, és csökkenti a teljes hardver kés csereciklusának gyakoriságát.

Ahol 9 mm-es hardveres kést használnak az iparágakban

Tárolási, szállítási és mindennapi szállítási szempontok

A teljesen visszahúzott, 12,1 cm-es hosszúság lehetővé teszi, hogy a hardveres kés a legtöbb íróasztal fiókrendszerében, szerszámtartójában és kötényzsebében simán üljön anélkül, hogy kinyúlna a nyíláson. A fogantyú lekerekített teteje megakadályozza, hogy a szövetbélések megakadjanak, amikor a szerszámot gyorsan kihúzzák ismétlődő feladatok során.

A szerszámokat a munkaterületek között szállító létesítményeknél a buborékfólia-csomagolás ideiglenes tárolóhüvelyként is funkcionál szállítás közben, visszahúzva a pengét, és védve a csúszómechanizmust a portól vagy törmeléktől, amíg a szerszámot ki nem csomagolják a célállomáson.

Ha a kést a használatok között huzamosabb ideig tárolják, a penge teljes visszahúzása és a legalacsonyabb reteszelési pozíció csökkenti a rugófeszültséget a csúszómechanizmuson, segítve az Auto Lock rögzítőelemek egyenletes rögzítését, amikor a szerszám visszatér az aktív használatba.

Egyedi márkaépítés, logónyomtatás és színkonfiguráció

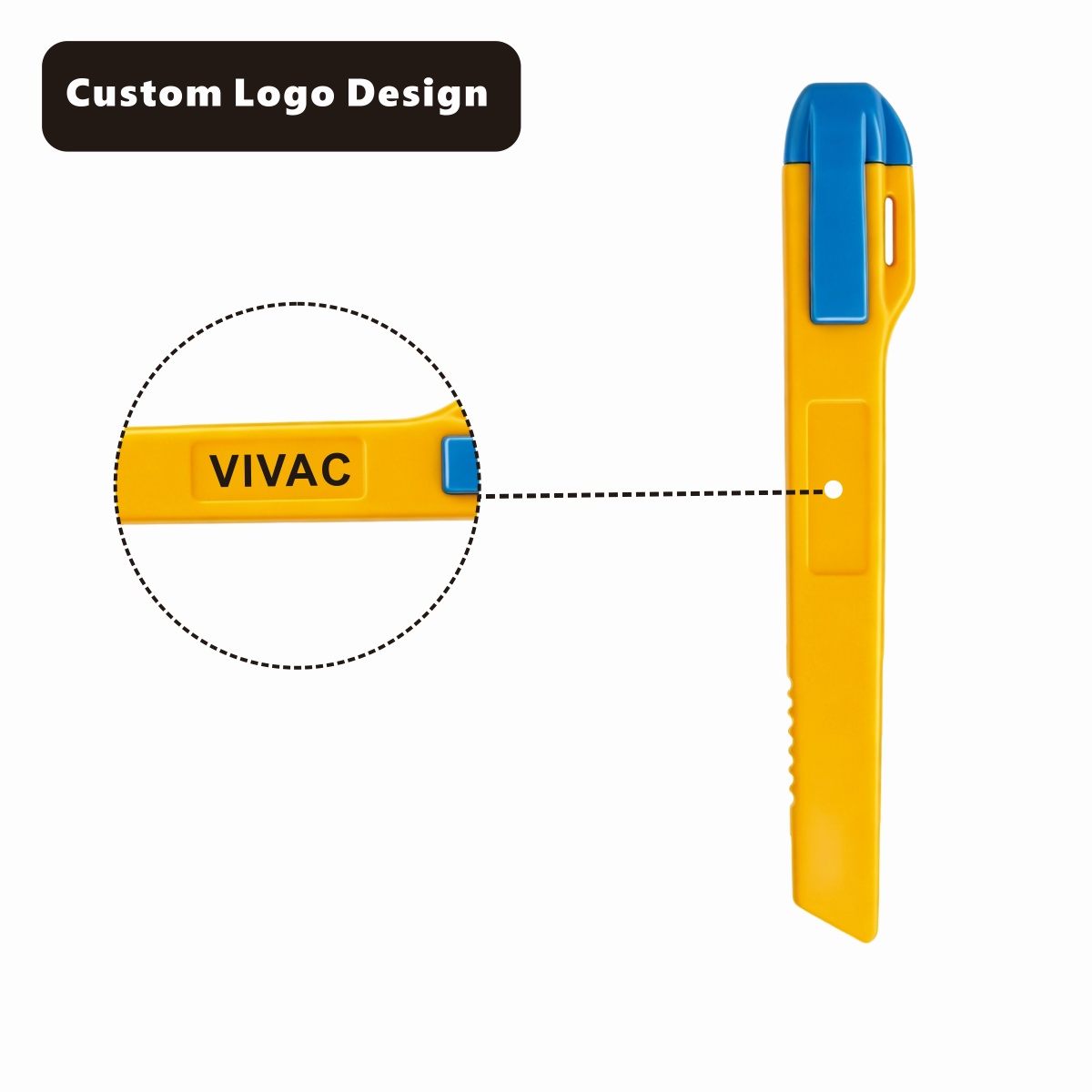

A tamponnyomás vagy a lézergravírozás a lapos részen a csúszka közelében lehetővé teszi, hogy a cégnév vagy rövid szójelzés tartósan a héjon maradjon anélkül, hogy befolyásolná a markolat textúráját. Mivel a nyomtatási terület a bordázott rész felett helyezkedik el, a logó még hónapokig tartó kezelés után is olvasható marad.

A színkonfigurációt a fröccsöntési szakaszban kezelik, nem pedig festéssel, így a sárga, kék, világoskék és rózsaszín héjszínek ismételt tisztítás mellett is megállják a helyüket, repedés nélkül. A csúszka és az alap kiemelő színek illeszthetők vagy kontrasztosak a héj fő színével, attól függően, hogy a megrendelő fél az összehangolt vagy kéttónusú megjelenést preferálja.

Kompakt méretek egy szabványos 18 mm-es házhoz képest

Gyártási minőségellenőrzés és biztonsági tesztelés

Minden egyes gyártási tétel a hardver késpengék élesség-ellenőrzési szakaszán megy keresztül, ahol a tételből mintacsíkot húznak át egy kalibrált vizsgálati anyagon, hogy megbizonyosodjanak arról, hogy a vágási ellenállás az elfogadott tartományba esik. A tűréshatáron kívüli csíkokat csomagolás előtt ki kell húzni a tételből.

A házhéjak csúszkafeszesség-ellenőrzésen esnek át, ahol az automatikus reteszelő gombot ismételten végigforgatják a teljes pályán, hogy megbizonyosodjanak arról, hogy a csapok minden rögzítésben tisztán illeszkednek, bekötés nélkül. A ciklusos teszt során egyenetlen ellenállást mutató házat a szállítás helyett szétválasztják az újrafeldolgozáshoz.

Az összeszerelt egységek pengejátékát úgy is ellenőrizzük, hogy stabilan tartják a házat, miközben oldalról finoman megnyomjuk a szabadon lévő hegyet, ezzel megerősítve, hogy a csatorna toleranciája a milliméter töredékén belül tartja az oldalirányú mozgást a teljes kiterjesztési tartományban.

Anyagbeszerzés és házösszetétel

A CX107 platform külső héja ABS műanyagból van öntve, amelyet ütésállósága és finom felületi részletek, például a bordázott markolat textúrája és a nyomtatott logóterület megtartása miatt választottak ki anélkül, hogy az anyag törékennyé válna a csúszka közelében lévő ismételt hajlítás hatására.

A belső alkatrészek, beleértve a reteszelőcsapot és a rugót, keményebb műszaki műanyagból vagy könnyűfém ötvözetből készülnek a gyártási sorozattól függően, amelyeket kifejezetten a fáradásállóság érdekében választanak ki, mivel ezek a kis alkatrészek több ezer kihúzási és visszahúzási mozgáson mennek keresztül egyetlen ház élettartama alatt.

A buborékfóliás csomagolótálcák átlátszó PET- vagy PVC-lemezből készülnek, és úgy vannak megválasztva, hogy a szerszám látható maradjon a vásárlás előtti ellenőrzéshez, miközben kellő merevséget biztosít a ház sarkainak védelméhez a halmozás és az elosztási pontok közötti szállítás során.
